Por que a massa para paredes está descascando? 5 causas ocultas e como escolher o HPMC para resolver

Tabela de conteúdo [Ocultar]

Para produtores de argamassa seca, empreiteiras e fabricantes de massa para paredes, poucas falhas de qualidade são tão caras ou tão prejudiciais à reputação da marca quanto o descascamento, a esfoliação ou a pulverização (chalking) da massa para paredes.

Quando uma parede recém-revestida começa a empolar, fissurar ou soltar-se sob leve abrasão, as equipes de aplicação costumam culpar a má qualidade da tinta ou as condições de umidade do substrato. No entanto, em massas para paredes à base de cimento branco, gesso ou cal, a causa raiz do descascamento quase sempre remete à perda rápida de umidade, à hidratação incompleta do ligante ou a uma química de formulação inadequada.

Nesta análise técnica, examinamos as 5 causas ocultas por trás do descascamento da massa para paredes e demonstramos como a escolha do grau correto de hidroxipropilmetilcelulose (HPMC) é a solução definitiva para formulações de massa para paredes sem falhas.

O problema central: por que a massa para paredes precisa de umidade para curar

O cimento branco e a cal hidratada são os principais ligantes inorgânicos nas massas e camadas de alisamento cimentícias para paredes. Diferentemente das tintas orgânicas, que secam apenas por evaporação do solvente, o cimento branco precisa de água líquida contínua para alimentar sua reação química exotérmica: a hidratação.

Ligantes de cimento + água (H₂O) → gel de silicato de cálcio hidratado (C‑S‑H) + ligação mecânica

Se a água for retirada da camada de massa recém-aplicada rápido demais, a hidratação do cimento para prematuramente. Sem o crescimento dos cristais do gel C‑S‑H, a camada de massa se transforma em uma matriz macia e pulverulenta, com resistência adesiva nula, o que leva diretamente ao descascamento e à fissuração.

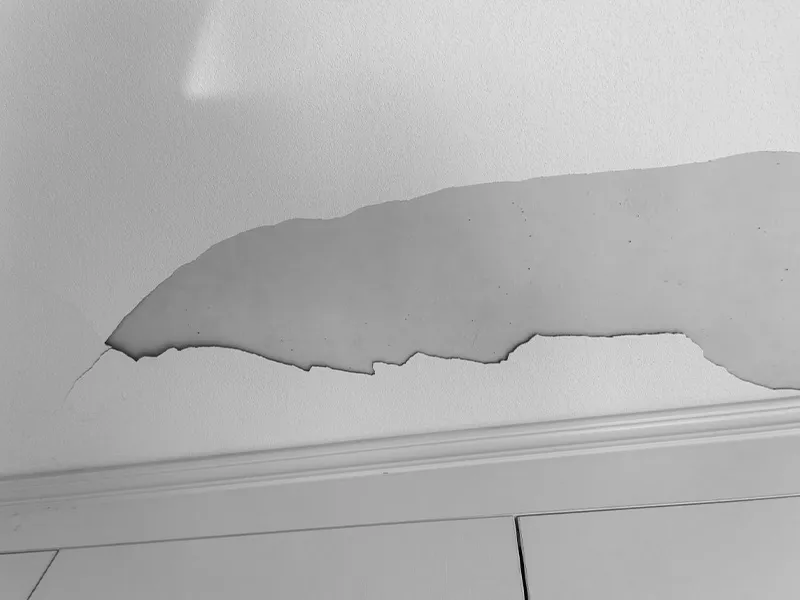

celix HPMC to Fix It.jpg

5 causas ocultas do descascamento e da esfoliação da massa para paredes

1. Sangramento rápido de umidade (baixa retenção de água)

Quando aplicada sobre alvenaria porosa, blocos de concreto ou concreto celular autoclavado (AAC), um substrato seco age como uma esponja, sugando rapidamente a água líquida da pasta. Ao mesmo tempo, a radiação solar e o vento ambiente aceleram a evaporação da superfície externa. Se o aditivo de celulose HPMC não tiver capacidade suficiente de retenção de água (WR < 98%), a camada de massa fica sem água em poucos minutos, causando pulverização severa e, por fim, descascamento.

2. Alta sucção do substrato e ligação interfacial inadequada

Sem aditivos adequados de formação de filme e retenção de umidade, a fase líquida da massa não consegue penetrar o suficiente nos capilares do substrato para formar uma ancoragem mecânica entrelaçada. Quando a tinta de acabamento é aplicada depois, sua tensão de secagem arranca da parede a camada de massa, fraca e sem ancoragem.

3. Baixa coesão e desalinhamento reológico

Massas para paredes baratas costumam usar cargas de baixa qualidade com teor insuficiente de ligante. Se o aditivo de hidroxipropilmetilcelulose não gerar tensão de escoamento suficiente e alta viscosidade Brookfield, as partículas de agregado se separam da pasta de cimento durante o desempeno. Essa segregação cria microvazios internos e planos de cisalhamento frágeis dentro do filme curado.

4. Alto teor de cinzas e impurezas nas matérias-primas

A compra de produtos HPMC chineses baratos e adulterados, com alto teor de sais ou de cinzas (cinzas > 10%), desestabiliza a hidratação do cimento. As impurezas inorgânicas dissolvidas alteram a morfologia dos cristais de cimento, causando inchaço interno, eflorescência e descolamento interfacial ao longo do tempo.

5. Sobredosagem de aditivos hidrofóbicos incompatíveis

Tentar tornar a massa para paredes impermeável sobredosando silicatos ou agentes hidrofóbicos sem ajustar a matriz de éter de celulose pode reduzir severamente a aderência a úmido. A massa perde a pega úmida durante a aplicação, impedindo o nivelamento correto e fazendo com que a camada se enrole ou se solte sob a desempenadeira.

A solução: como o HPMC evita o descascamento da massa

Incorporar hidroxipropilmetilcelulose (HPMC) de alta pureza às fórmulas de massa para paredes de argamassa seca resolve esses pontos de falha por meio de três mecanismos químicos e físicos distintos:

1. Retenção de água ultraelevada (≥98%): as cadeias poliméricas de HPMC não iônico apresentam grupos substituintes hidrofílicos hidroxila (‑OH) e hidroxipropila (‑OCH₂CH(OH)CH₃) que ligam firmemente as moléculas de água por ligações de hidrogênio. Isso retém a umidade dentro da camada mesmo a 40 ℃, garantindo 100% de hidratação do cimento e alta dureza superficial.

2. Reologia e tixotropia otimizadas: a hidroxipropilmetilcelulose HPMC de alta viscosidade confere à argamassa úmida um comportamento de fluxo pseudoplástico. A pasta se fluidifica sob a pressão da desempenadeira para facilitar a aplicação e, em seguida, restabelece imediatamente a viscosidade estática para manter as cargas em suspensão estável, sem escorrer nem sangrar.

3. Adesão interfacial reforçada: à medida que a massa cura, o polímero HPMC dissolvido migra levemente em direção à interface do substrato, formando um filme contínuo e flexível que faz a ponte entre os vazios microscópicos dos hidratos de cimento e das partículas de agregado.

Guia de formulação: como selecionar o grau certo de HPMC

Para eliminar o descascamento mantendo os custos de matéria-prima sob controle, os formuladores de argamassa seca devem selecionar as especificações corretas de hidroxipropilmetilcelulose com base na aplicação-alvo:

1. Massa para paredes de cimento branco / gesso para interiores:

Viscosidade recomendada: 100.000 – 150.000 mPa·s

Dosagem-alvo: 0,15% – 0,25% (1,5 kg – 2,5 kg por tonelada)

Requisito principal: alta retenção de água (≥ 98%), não amarelamento, baixo teor de cinzas.

2. Camada de alisamento cimentícia / massa anticrack para exteriores:

Viscosidade recomendada: 150.000 – 200.000 mPa·s

Dosagem-alvo: 0,25% – 0,35% (2,5 kg – 3,5 kg por tonelada)

Requisito principal: excelente resistência às intempéries, controle de escorrimento, alta resistência ao deslizamento.

3. Grau de reologia modificada (coformulado com éter de amido):

Viscosidade recomendada: 40.000 – 70.000 mPa·s + 0,05% de HPS

Requisito principal: máxima suavidade de desempeno, menos fadiga nas mãos, menor custo.

Lista de verificação para solução de problemas dos fabricantes de argamassa seca

Se sua fábrica estiver enfrentando problemas de qualidade com descascamento ou pulverização da massa para paredes, siga este protocolo de verificação laboratorial passo a passo:

1. Verifique a retenção de água: ensaie sua massa seca pronta conforme a EN 18555 ou a DIN 18555. Se a retenção de água cair abaixo de 98%, aumente a dosagem de HPMC ou mude para um grau com maior grau de substituição.

2. Verifique o teor de cinzas: queime uma amostra da sua celulose HPMC em mufla a 575 ℃. O éter de celulose puro, sem adulteração, deve apresentar teor de cinzas abaixo de 3,0%–5,0%. Cinzas elevadas indicam forte mistura de sais, o que prejudica a resistência de ligação.

3. Avalie a imprimação do substrato: em substratos muito porosos (como blocos AAC), oriente as equipes de aplicação a pré-umedecer a superfície ou aplicar um primer penetrante antes do desempeno.

4. Combine com VAE RDP para sistemas externos: para massas para paredes externas de alto desempenho, combine o HPMC da Celix com 0,5%–1,5% de polímero redispersível em pó (VAE RDP) para aumentar a resistência à tração na flexão e a resistência às intempéries.

Normas internacionais e diretrizes de ensaio relevantes

Alinhe seu controle de qualidade e seus ensaios de laboratório com estas normas internacionais reconhecidas:

Normas de ensaio de argamassas EN 18555 / DIN 18555: consulte os protocolos das normas DIN para avaliar o valor de retenção de água e a consistência de argamassas e revestimentos frescos.

Estrutura de ensaio de adesão ISO 13007: revise as especificações ISO 13007 para procedimentos de ensaio de resistência de adesão à tração e tempo aberto.

Adesão por tração direta ASTM C1583: consulte as diretrizes de ensaio de tração ASTM para medir a resistência de arrancamento superficial de revestimentos de parede.

Diretivas de segurança química REACH da UE: revise o regulamento REACH da ECHA quanto à conformidade de aditivos de celulose de alta pureza.

Elimine o descascamento da massa para paredes com as soluções HPMC da Celix

Evitar falhas na massa para paredes exige mais do que adicionar espessantes: exige pureza química consistente, proporções de substituição precisas e suporte especializado em formulação.

Como fábrica internacional líder de éteres de celulose e fabricante confiável de HPMC na China, a Hebei Celix Cellulose Co., Ltd. (Celix) produz HPMC, HEMC, HEC e polímeros redispersíveis em pó (VAE RDP) de alta pureza, especificamente otimizados para massas de cimento branco, camadas de alisamento, adesivos para revestimentos cerâmicos e revestimentos à base de água. Com baixo teor de cinzas, estabilidade térmica superior e retenção de água garantida (≥98%), os produtos da Celix permitem que fabricantes de argamassa de todo o mundo entreguem acabamentos de parede sem defeitos.

Referências

PREV : Aquisição Direta de HPMC de Fábrica: Guia B2B Completo para Cortar 30% do Custo de Intermediários

PRÓXIMO : Nenhuma informação
